J641H氣動法蘭截止閥

J641H氣動法蘭截止閥 概述

渠工品牌J641H/Y系列氣動法蘭截止閥是采用雙作用氣缸,利用上腔進氣或者下腔進氣來遠距離控制閥門,操作方便、靈活。氣缸使用介質:壓縮空氣,氮氣。氣動法蘭截止閥結構簡單、制造和維護方便;工作行程小,啟閉時間短;關閉體(閥瓣)與閥座密封面采用錐面密封,關閉力小,耐沖刷,密封可靠。閥座可為更換式閥座,可任意組合與關閉件密封面材料的配對,以滿足工況要求,延長使用壽命。

J641H氣動法蘭截止閥 產品特點

1、選材考究,符合國內、外相關標準,結構合理,造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好,使用壽命長。
3、閥桿經調質及表面氮化處理,有良好的抗腐蝕性和抗擦傷性。
4、可采用各種配管法蘭標準及法蘭密封面型式,滿足各種工程需要及用戶要求。
5、閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況。
6、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成,密封可靠,更換填料可在不停機情況下進行,方便快捷,不影響系統(tǒng)運行。

J641H氣動法蘭截止閥 應用規(guī)范

設計與制造 GB/T12235
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB/T79
檢驗與試驗 JB/T9092
材 料 碳鋼 GB/T12229
不銹鋼 GB/T12230
合金鋼 Q/ZB66
標 志 GB/T12220
供 貨 JB/T7928

J641H氣動法蘭截止閥 主要零件材料

閥體 閥蓋 閥瓣 密封圈 閥桿 填料 適用介質 適用溫度 (≤℃)
WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCrl8Ni9Ti 0Crl8Ni9Ti Stellite12 Stellite6 lCrl8Ni9Ti PTFE 硝酸類 200
ZGlCrl8Ni2Mo2Ti CF8M Stellite12 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸類、 堿類、混酸 200
ZG00Crl7Nil4M02 CF3M Stellite12 Stel1ite6 316L PTFE 磷酸類、 尿素、甲銨液 200
ZGlCr5MO ZGlCr5MO Stellite12 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550

J641H電動襯氟蝶閥 外形圖

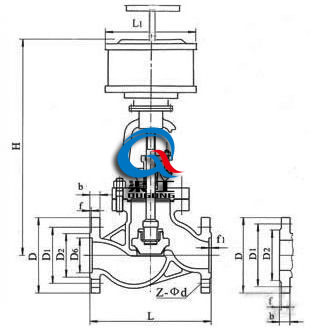

氣動法蘭截止閥 (外形尺寸圖)
氣動法蘭截止閥 (外形尺寸圖)

J641H氣動法蘭截止閥 主要外形連接尺寸

公稱壓力PN(MPa) 公稱通徑DN(mm) 標準值 參考值
L D D1 n2 D6 b f f1 Z-φd L1 H
1.6 50 230 160 125 100 / 16 3 / 4-φ18 185 645
65 290 180 145 120 / 18 3 / 4-φ18 232 690
80 310 195 160 135 / 20 3 / 8-φ18 232 715
100 350 215 180 155 / 20 3 / 8-φ18 232 770
125 400 254 210 185 / 22 3 / 8-φ18 283 780
150 480 280 240 210 / 24 3 / 8-φ23 283 810
200 600 335 295 265 / 26 3 / 12-φ23 283 967
250 622 405 355 320 / 30 3 / 12-φ25 283 1143
300 698 460 410 375 / 30 4 / 12-φ25 283 1292
2.5 50 230 160 125 100 / 20 3 / 4-φ18 185 645
65 290 180 145 120 / 22 3 / 8-φ18 232 690
80 310 195 160 135 / 22 3 / 8-φ18 232 715
100 350 230 190 160 / 24 3 / 8-φ23 232 770
125 400 270 220 188 / 28 3 / 8-φ25 283 780
150 480 300 250 218 / 30 3 / 8-φ25 283 810
200 600 360 310 278 / 34 3 / 12-φ25 283 967
250 622 425 370 332 / 36 3 / 12-φ30 283 1143
300 698 485 430 390 / 40 4 / 16-φ30 283 1292
4.0 50 230 160 125 100 88 20 3 4 4-φ18 185 645
65 290 180 145 120 110 22 3 4 8-φ18 232 690
80 310 195 160 135 121 22 3 4 8-φ18 232 715
100 350 230 190 160 150 24 3 4.5 8-φ23 232 770
125 400 270 220 188 176 28 3 4.5 8-φ25 283 782
150 480 300 250 218 204 30 3 4.5 8-φ25 283 875
200 600 375 320 282 260 38 3 4.5 12-φ30 283 1160

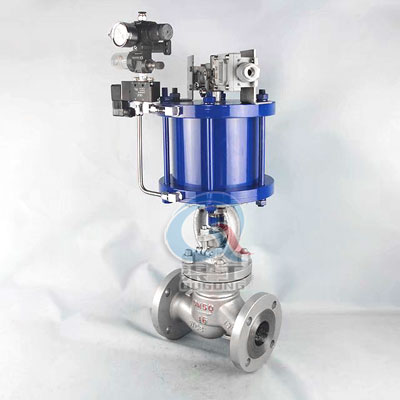

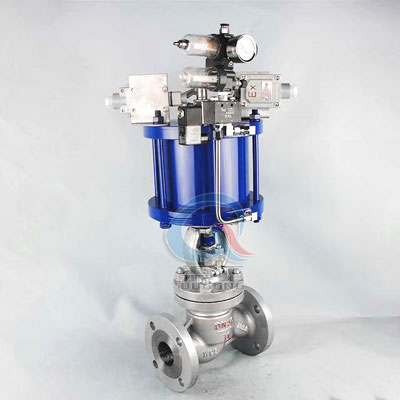

J641H氣動法蘭截止閥 實物圖

J641H氣動法蘭截止閥實物圖J641H氣動法蘭截止閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多J641H氣動法蘭截止閥的使用性能、外形結構、安裝尺寸參數、價格,索取 J641H氣動法蘭截止閥說明書及產品選型樣本,請聯系我們。
