您現在所在位置:
保溫氣動球閥

保溫氣動球閥 概述

保溫氣動球閥適合用于容易凝固、及高粘度的液體介質,具有良好的保溫保冷特性,防止物料結晶堵塞管道,尤其是一些不經常開關,物料流動性不是很好的場合。氣動保溫球閥根據使用工況不同,夾套可以是冷凝水,用于因?yàn)檫^熱而析出晶體,也可以用熱水、蒸汽和導熱油做伴熱用,其具有良好的保溫保冷特性,常用于輸送常溫下會凝固的高粘度介質。由于采用整體式結構,因而保溫球閥比一般球閥體積更小,重量更輕,且無外漏,密封性能良好,夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

保溫氣動球閥 主要技術規范

設計標準 ASME B 16.34 GB/T12224
結構長度 ASME B 16.10 GB/T12221
連接法蘭 ASME B 16.5、JB/T 79
試驗和檢驗 JB/T9092 API 598
適用介質 重油、膠類等易凝固介質

保溫氣動球閥 主要技術參數及性能

公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
額定流量系數KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB
閥體形式 法蘭式:分體式鑄造球閥;對夾式:整體式鑄造閥體
連接形式 法蘭式、對夾式
閥芯形式 "O"型球形閥芯
泄露量Q 按GB/T4213-92,小于額定KV0.01% (軟密封:零泄露)
基本誤差 帶定位器:小于全行程的±2%
回差 帶定位器:小于全行程的±2%
可調范圍 250:1 350:1
配置執行機構 GT、AT、ST系列單雙作用氣動執行器
控制方式 開關兩位控制、4~20mA模擬量信號控制

保溫氣動球閥 執行器技術參數

執行器型號 GT、AT、ST系列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式 單作用執行機構、雙作用執行機構
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

采用新型氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪齒條傳動,安全可靠;大口徑閥門采用系列AW型氣動執行器拔叉式傳動,結構合理,輸出力大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與內螺紋氣動球閥的同步精度。

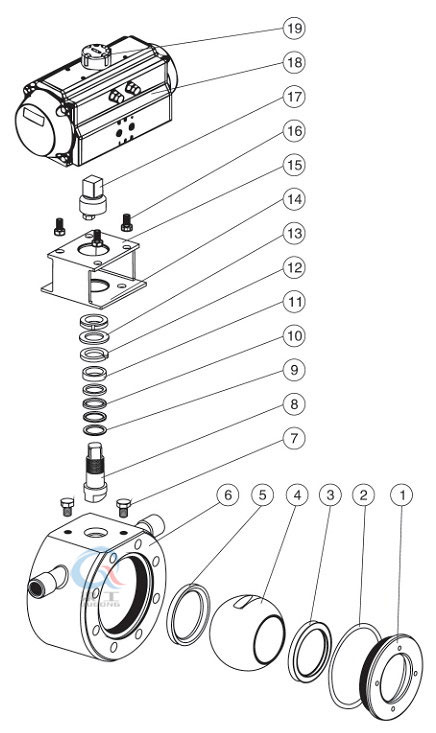

保溫氣動球閥 主要結構零件材質

保溫氣動球閥主要結構零件
保溫氣動球閥主要結構零件
序號 零件名稱 材質
P R
1 閥蓋 ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
2 墊片 PTEF、對位聚苯(PPL)
3 閥座 PTEF、對位聚苯(PPL)、尼龍
4 球體 1Cr18Ni9Ti
5 閥座 PTEF、對位聚苯(PPL)、尼龍
6 夾套閥體 ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
7 螺栓 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
8 閥桿 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
9 墊片 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
10 填料 PTFE、PPL
11 襯套 PTFE復合軸承
12 彈墊 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
13 墊片 1Cr18Ni9Ti
14 螺母 1Cr18Ni9Ti
15 連接支架 1Cr18Ni9Ti
16 螺栓 1Cr18Ni9Ti
17 連接套 1Cr18Ni9Ti
18 氣動裝置 AT系列
19 位置指示器 塑料

注: 系列球閥主要零部件及密封圈的材質可根據實際工況條件或用戶特殊要求設計選用。

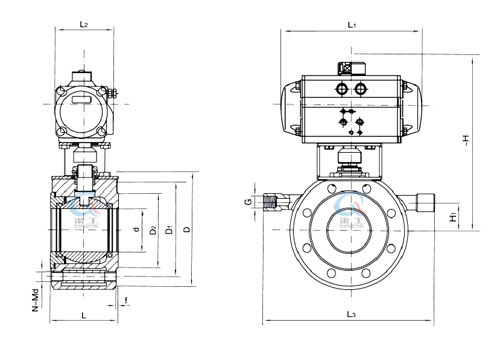

保溫氣動球閥 主要外形結構圖

保溫氣動球閥主要外形結構圖
保溫氣動球閥主要外形結構圖

保溫氣動球閥 主要外形連接尺寸

公稱通徑 外形尺寸 連接法蘭尺寸
d L L1 L2 L3 H H1 G D D1 D2 f N-Md
15 14 35 140/178 62/75 150 170/176 15 1/2″ 90 65 45 2 4-M14
20 19 38 140/178 62/75 160 175/181 20 1/2″ 100 75 55 2 4-M14
25 25 42 140/214 62/91 190 180/214 20 1/2″ 110 85 65 2 4-M14
32 29 50 164/214 75/91 210 215/243 25 1/2″ 130 100 78 3 4-M18
40 38 60 164/246 75/101 230 225/263 30 1/2″ 145 110 85 3 4-M18
50 48 70 190/295 91/112 250 248/274 30 1/2″ 160 125 100 3 4-M18
65 64 95 210/295 101/112 270 258/284 45 1/2″ 180 145 120 3 4/8-M18
80 76 118 247/395 112/139 300 300/326 50 1/2″ 190 160 135 3 8-M18
100 95 140 276/478 127/176 340 315/370 70 1″ 215/230 180/190 155/160 3 8-M18/20
125 112/118 175/195 348/562 159/206 360 375/440 80 1″ 245/270 210/220 185/188 3 8-M18/24
150 135/150 210/260 378/724 176/228 420 428/500 95 1″ 280/300 240/250 210/218 3 8-M22/24

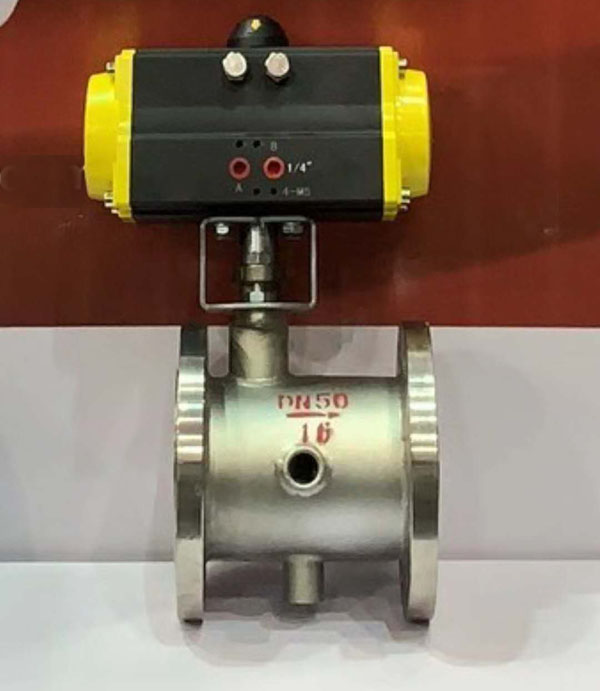

保溫氣動球閥 實物圖

保溫氣動球閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多保溫氣動球閥的使用性能、外形結構、安裝尺寸參數、價格,索取 保溫氣動球閥說明書及產品選型樣本,請聯系我們。
