ZMQM氣動薄膜套筒切斷閥

ZMQM氣動薄膜套筒切斷閥 概述

渠工品牌ZMQM氣動薄膜套筒切斷閥采用頂導向結構,配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。氣動薄膜切斷閥接受來自調節儀表的信號,切斷、開啟或改變介質流向,達到對壓力、流量、液位等工藝參數自動控制。ZMQM氣動薄膜套筒切斷閥主要應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的經營過程自動控制和運程控制系統中。
ZMQM氣動薄膜套筒切斷閥公稱壓力等級有PN10、16、40、60四種,公稱口徑范圍DN20~200mm。適用流體溫度由-60~450℃。泄漏量等級為IV級或VI級。流量特性為快開。

ZMQM氣動薄膜套筒切斷閥 特點

(1)氣動薄膜切斷閥采用多彈簧執行機構與調節機構用三根立相連,整個高度可減小約30%,重量可減輕約30%。

(2)閥體按流體力學原理設計成等截面低流阻流道,額定流量系統數增大30%。

(3)閥內件密封部分有嚴密型和軟密封兩種,嚴密型為堆焊硬質合金,軟密封型為質材料制作,關閉進密封性能優良。

(4)平衡型閥內件,提高了切斷閥的許用壓差。

ZMQM氣動薄膜套筒切斷閥 主要技術參數

公稱通徑 20 25 32 40 50 65 80 100 125 150 200
額定流量系數Kv 8 11 20 30 48 75 120 190 300 480 760
額定行程mm 8 12 20 25 40 60
有效面積cm2 100 200 400 600 1000
允許泄
露量
硬密封 一般:10-4 × 閥額定容量;嚴密型:套筒 5X10-6 × 閥額定容量
軟密封 VI 級
允許壓差MPa 公稱壓力
信號壓力KPa 0 ~ 250
閥蓋形式 標準型(-17~+250℃)、高溫型(+250~+450℃)、低溫型(-40~-196℃)、波紋管密封型(-40~+350℃)
壓蓋型式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨
閥芯形式 套筒閥芯
流量特性 快開特性

ZMQM氣動薄膜套筒切斷閥 主要零件材料

1 閥體 WCB 304 316 316L
2 墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
3 套筒 304 304 316 316L
4 閥芯 304 304 316 316L
5 中墊 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片 PTFE\石墨墊片
6 填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
7 閥蓋支架 WCB 304 316 316L
8 填料壓蓋 304 304 316 316L
9 閥桿 304 304 316 316L
10 指示盤 鋁片
11 標尺 鋁片
12 執行器 缸體:碳鋼、膜片:丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布

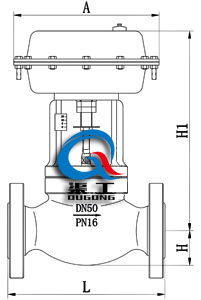

ZMQM氣動薄膜套筒切斷閥 主要外形圖

ZMQM氣動薄膜套筒切斷閥主要外形圖
ZMQM氣動薄膜套筒切斷閥 主要外形圖

ZMQM氣動薄膜套筒切斷閥 安裝連接尺寸

公稱通經 20 25 32 40 50 65 80 100 125 150 200
A 196 232 308 394 498
L PN16 150 160 180 200 230 290 310 350 400 480 600
H 340 345 370 380 390 475 490 500 765 825 927
H1 53 58 70 75 83 93 100 110 125 143 170
重量 標準型 10 12 15 18 23 35 45 60 75 90 120

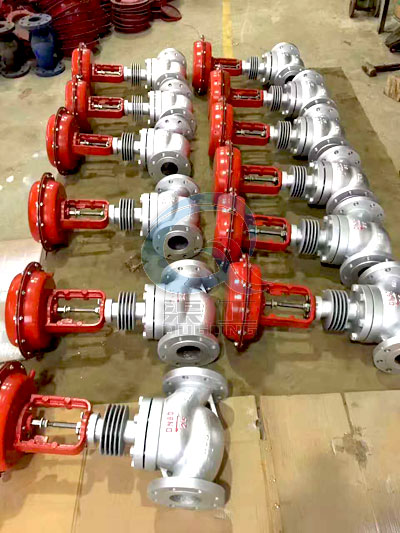

ZMQM氣動薄膜套筒切斷閥 實物圖

ZMQM氣動薄膜套筒切斷閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多ZMQM氣動薄膜套筒切斷閥的使用性能、外形結構、安裝尺寸參數、價格,索取 ZMQM氣動薄膜套筒切斷閥說明書及產品選型樣本,請聯系我們
