ZHA/B多彈簧氣動薄膜執行器

ZHA/B多彈簧氣動薄膜執行器 產品概述

ZHA/B多彈簧氣動薄膜執行器由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。是針對老式的ZMA/B型單彈簧氣動薄膜執行機構存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構,其膜蓋盤、限制件等零件均采用鋼板沖壓成型。膜片形狀較復雜,采用特殊的壓制工藝,使爆破強度達22kg/cm2以上。多彈簧形式改善了彈簧制造的工藝性,有利于不同彈簧范圍的組配。可調零功能則提高了線性精度。表面處理采用環氧靜電粉未噴涂,ZHA/B氣動薄膜執行機構具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小,重量輕等優點。ZHA/B氣動薄膜執行機構以壓縮空氣為能源動力,接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號,此壓力作用在膜室膜片上產生推力壓縮彈簧組件,并使推桿位移,當推桿與彈簧組被壓縮后產生的反力相平衡時,閥桿就穩定在相應行程上。依照力平衡原理,行程大小與壓力信號輸入大小成一定的比例關系,從而達到閥門閥芯準確定位。

ZHA/B多彈簧氣動薄膜執行器 主要零部件材料

ZHA型:正作用,當信號壓力增加時,閥桿部件向下移;
ZHB型:反作用,當信號壓力增加時,閥桿部件向上移。

機殼 A3 推桿 2Cr12
支架 HT200 軸套 復合聚四氟乙烯
膜片 丁睛橡膠夾增強滌綸織物 壓縮彈簧 60Si2Mn

ZHA/B多彈簧氣動薄膜執行器 主要性能指標

項目 帶定位器 不帶定位器
基本誤差% ≤±1 ≤±4(輸出行程的百分?jǐn)?shù)表示)
回差% ≤1 ≤2.5(輸出行程的百分?jǐn)?shù)表示)
死差% ≤0.4 ≤2.5(輸出壓力范圍的百分?jǐn)?shù)表示)
額定行程偏差% ±2.5
始終點偏差% ±1.0 氣關式始點±5.0;氣開式始點±2.5、終點±5.0
工作壽命 不少于30萬次

ZHA/B多彈簧氣動薄膜執行器 技術參數

型號 膜片面積(cm²) 彈簧數量 上限行程 氣壓 上限推力(N)
ZH/ZHA22D 350 3~6 20 1.4 4800
ZH/ZHA22R 0 480
ZH/ZHA23R 350 3~6 30 1.4 5200
ZH/ZHA23D 0 920
ZH/ZHA34R 610 3~6 45 1.4 7800
ZH/ZHA34D 0 720
ZH/ZHA45R 1000 4~8 65 1.4 11000
ZH/ZHA45D 0 3840
ZH/ZHA56R 1300 4~7 110 1.4 15000
ZH/ZHA56D 0 5000

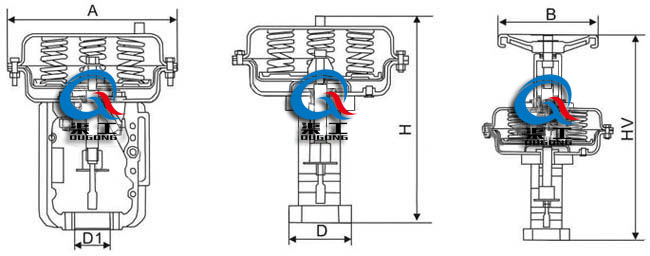

ZHA/B多彈簧氣動薄膜執行器 安裝尺寸圖

ZHA/B多彈簧氣動薄膜執行器 主要外形圖

ZHA/B多彈簧氣動薄膜執行器 主要連接尺寸

型號 主要尺寸 可配閥門 (mm) 重量(Kg)
D D1 n×d H HV A B
ZHA/B22 60 101 4×10 300 - 288 - DN10-DN20 15
ZHA/B23 60 101 4×10 321 - 288 - DN25-DN32 17
ZHA/B34 74 124 4×14 437 - 360 - DN50-DN100 25
ZHA/B45 95 152 4×14 542 - 470 - DN125-DN200 46.5
ZHA/B56 100 190 4×18 740 - 579 - DN250-DN400 107.5
ZHA/BA22 60 101 4×10 - 508 288 220 DN10-DN20 18
ZHA/BA23 60 101 4×10 - 551 288 220 DN25-DN32 20
ZHA/BA34 74 124 4×14 - 651 360 335 DN40-DN50 31
ZHA/BA45 95 254 4×14   771 470 335 DN125-DN200 56
ZHA/BA56 100 328 4×18   1061 579 350 DN250-DN400 124.5

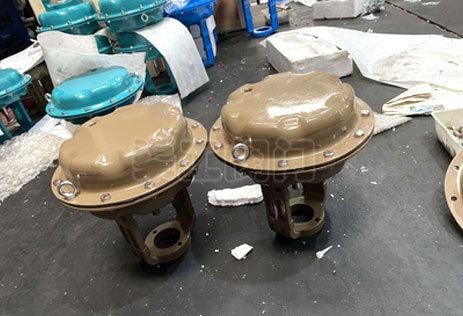

ZHA/B多彈簧氣動薄膜執行器 實物圖

ZHA/B多彈簧氣動薄膜執行器實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多ZHA/B多彈簧氣動薄膜執行器的使用性能、外形結構、安裝尺寸參數、價格,索取 ZHA/B多彈簧氣動薄膜執行器說明書及產品選型樣本,請聯系我們。
