J941H電動法蘭截止閥

J941H電動法蘭截止閥 概述

渠工品牌J941H/Y電動法蘭截止閥是由電動執行機構和法蘭連接式截止閥兩部分組成,電動法蘭截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式(閥桿升降,手輪不升降),也有升降旋轉桿式(手輪與閥桿一起旋轉升降,螺母設在閥體上)。電動截止閥適用于全開和全關,不建議作調節和節流。

J941H電動法蘭截止閥 特點

(1)結構緊湊、設計合理,閥門剛性好,通道流暢,流阻系數小。
(2)密封面采用不銹鋼和硬質合金,使用壽命長。
(3)采用柔性石墨填料、密封可靠、操作輕便靈活。
(4)驅動方式分手動、電動、氣動、齒輪傳功,結構型式:彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。
(5)廣泛適用于石油化工,火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

J941H電動法蘭截止閥 主要零件材料

閥體 WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
閥瓣 WCB+D507MO、0Crl8Ni9Ti+Stellite12、CF8M+Stellite12、CF3M+Stellite12
螺紋壓套 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
閥桿 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
閥蓋 WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
填料 柔性石墨、PTFE
壓蓋 WCB、ZGlCrl8Ni9T、ZGlCrl8Ni2Mo2Ti、ZG00Crl7Nil4M02、ZGlCr5MO
滑塊 2Crl3、lCrl8Ni9Ti、lCrl8Ni2Mo2Ti、316L、25Cr2Mo1VA
電動執行器 殼體(HT200、WCB)

J941H電動法蘭截止閥 主要設計標準

設計與制造 GB/T12235
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB/T79
檢驗與試驗 JB/T9092
材 料 碳鋼 GB/T12229
不銹鋼 GB/T12230
合金鋼 Q/ZB66
標 志 GB/T12220
供 貨 JB/T7928

J941H電動法蘭截止閥 主要性能規范

壓力標準 公稱壓力(MPa)
試驗壓力(MPa) 1.6 2.5 4.0 6.4
強度試驗 2.4 3.75 6.0 9.6
密封試驗 1.76 2.75 4.4 7.04

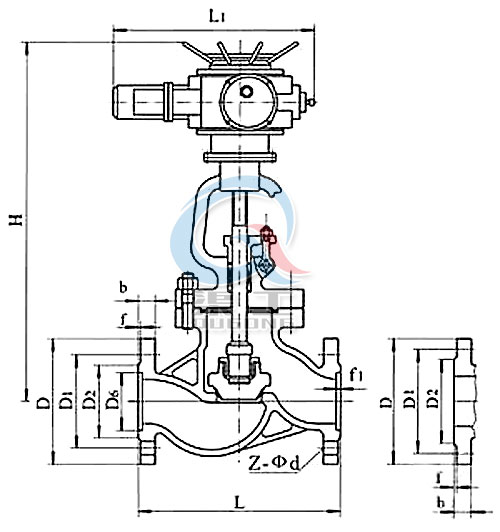

J941H電動法蘭截止閥 外形圖

J941H電動法蘭截止閥
電動法蘭截止閥外形尺寸圖

J941H電動法蘭截止閥 外形連接尺寸

公稱壓力PN(MPa) 公稱通徑 DN(mm) 標準值 參考值
L D D1 n2 D6 b f f1 Z-φd L1 H 質量
1.6 50 230 160 125 100 / 16 3 / 4-φ18 590 645 48
65 290 180 145 120 / 18 3 / 4-φ18 590 690 60
80 310 195 160 135 / 20 3 / 8-φ18 590 715 65
100 350 215 180 155 / 20 3 / 8-φ18 590 770 71
125 400 254 210 185 / 22 3 / 8-φ18 590 780 119
150 480 280 240 210 / 24 3 / 8-φ23 590 810 210
200 600 335 295 265 / 26 3 / 12-φ23 810 967 320
250 622 405 355 320 / 30 3 / 12-φ25 810 1143 550
300 698 460 410 375 / 30 4 / 12-φ25 830 1292 785
2.5 50 230 160 125 100 / 20 3 / 4-φ18 590 645 50
65 290 180 145 120 / 22 3 / 8-φ18 590 690 65
80 310 195 160 135 / 22 3 / 8-φ18 590 715 67
100 350 230 190 160 / 24 3 / 8-φ23 590 770 73
125 400 270 220 188 / 28 3 / 8-φ25 590 780 127
150 480 300 250 218 / 30 3 / 8-φ25 810 810 215
200 600 360 310 278 / 34 3 / 12-φ25 810 967 322
250 622 425 370 332 / 36 3 / 12-φ30 830 1143 585
300 698 485 430 390 / 40 4 / 16-φ30 830 1292 795
4.0 50 230 160 125 100 88 20 3 4 4-φ18 590 645 61
65 290 180 145 120 110 22 3 4 8-φ18 590 690 75
80 310 195 160 135 121 22 3 4 8-φ18 590 715 84
100 350 230 190 160 150 24 3 4.5 8-φ23 590 770 101
125 400 270 220 188 176 28 3 4.5 8-φ25 810 782 207
150 480 300 250 218 204 30 3 4.5 8-φ25 810 875 226
200 600 375 320 282 260 38 3 4.5 12-φ30 810 1160 399
6.4 50 300 175 135 105 88 26 3 4 4-φ23 590 710 64
65 340 200 160 130 110 28 3 4 8-φ23 590 750 77
80 380 210 170 140 121 30 3 4 8-φ23 590 785 86
100 430 250 200 168 150 32 3 4.5 8-φ25 810 837 171
125 500 295 240 202 176 36 3 4.5 8-φ30 810 1031 243
150 550 340 280 240 204 38 3 4.5 8-φ34 830 1066 296
200 650 405 345 300 260 44 3 4.5 12-φ34 830 1213 420
10.0 50 300 195 145 112 88 28 3 4 4-φ25 590 714 81
65 340 220 170 138 110 32 3 4 8-φ25 590 734 102
80 380 230 180 148 121 34 3 4 8-φ30 810 847 175
100 430 265 210 172 150 38 3 4.5 8-φ30 810 950 194
125 500 310 250 210 176 42 3 4.5 8-φ34 830 1141 285
150 550 350 290 250 204 46 3 4.5 12-φ34 830 1240 450
200 650 430 360 312 260 54 3 4.5 12-φ4l 830 1425 850
16.0 50 300 215 165 132 88 36 3 4 8-φ25 590 562 92
65 340 245 190 152 110 44 3 4 8-φ30 810 743 165
80 380 260 205 168 121 46 3 4 8-φ30 830 820 216
100 430 300 240 200 150 48 3 4.5 8-φ34 830 935 238

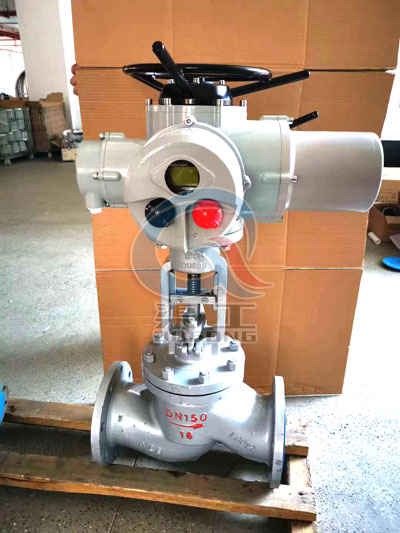

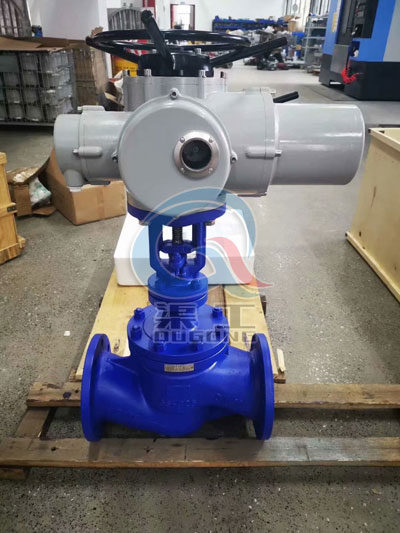

J941H電動法蘭截止閥 實物圖

J941H電動法蘭截止閥實物圖J941H電動法蘭截止閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多J941H電動法蘭截止閥的使用性能、外形結構、安裝尺寸參數、價格,索取 J941H電動法蘭截止閥說明書及產品選型樣本,請聯系我們。
