到目前為止，從動作方式電磁閥可分為三大類型：直動式電磁閥、分步直動式電磁閥、先導式電磁閥，而從閥瓣布局和資料上的不一樣以及原理上的差異分步直動式又可分為：分步直動膜片式電磁閥、分步直動活塞式電磁閥；先導式又可分為：先導式膜片電磁閥、先導式活塞電磁閥；從閥座及密封資料上分又可分為：軟密封電磁閥、鋼性密封電磁閥、半鋼性密封電磁閥。

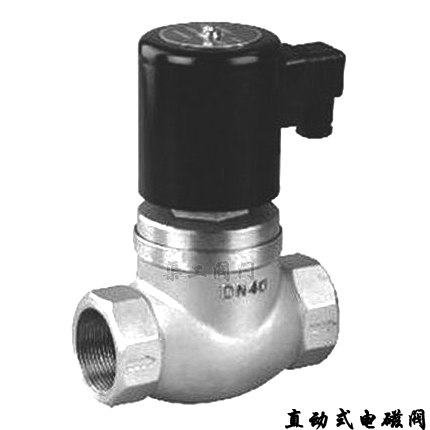

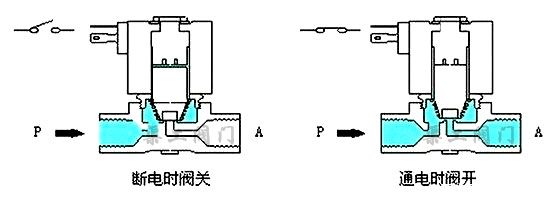

一、直動式電磁閥

原理：常閉型直動式電磁閥通電時，電磁線圈發生電磁吸力把閥芯提起，使閥芯上密封件脫離閥座口、閥門翻開；斷電時，電磁力不見，靠繃簧力把閥芯上密封件壓在閥座口上、閥門封閉。（常開型與此相反）



特色：在真空、負壓、零壓差時能正常作業，閥口徑越大，電磁頭體積和功率就越大。

Mpa真空。

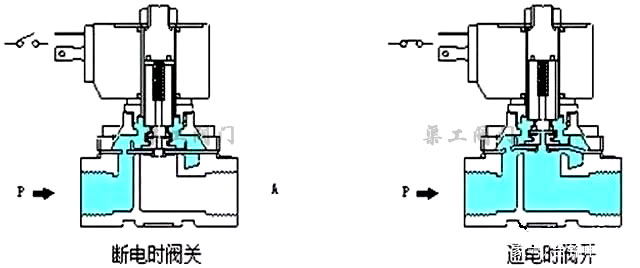

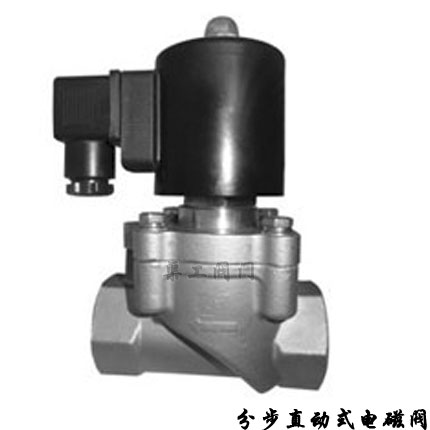

二、分步直動式電磁閥

(即反沖型)

原理：它的原理是一種直動和先導相結合，通電時，電磁閥先將輔閥翻開，主閥下腔壓力大于上腔壓力而使用壓差及電磁力的一起效果把閥門敞開；斷電時，輔閥使用繃簧力或介質壓力推進封閉密封件，向下移動封閉閥口。



特色：在零壓差或約有必定壓力時也能牢靠作業，通常作業壓差不超越0.6MPa，但電磁頭功率及體積較大，需求豎直裝置。

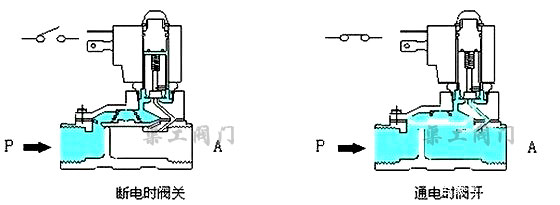

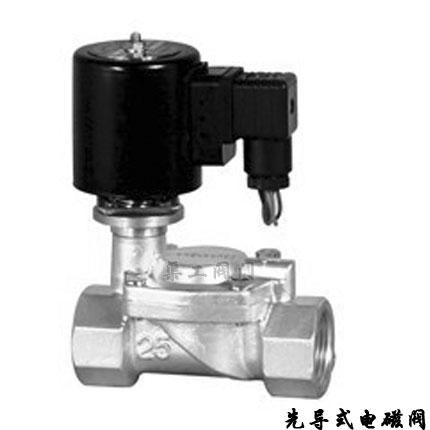

三、先導式電磁閥

原理：通電時，電磁力驅動先導閥翻開先導閥，主閥上腔壓力敏捷降低，在主閥上下腔內構成壓差，依托介質壓力推進主閥封閉件上移，閥門敞開；斷電時，繃簧力把先導閥封閉，進口介質壓力經過節省孔敏捷進入主閥上腔在上腔內構成壓差，從而使主閥封閉。



特色：體積小，功率低，但介質壓差規模受限，有必要滿意壓差條件（0.01MPa)。
