衛生級快裝電磁閥 概述

衛生級快裝電磁閥指的是用于制藥，食品等行業中的，對衛生等級要求很高的場所所使用的閥門管件。衛生級快裝電磁閥采用采用不發熱的線圈，功率小，經過內外拋光和除菌處理，快速拆裝閥，使閥門打開和維修快捷容易，有較強的抗氧化抗腐蝕能力。衛生級電磁閥其所使用的閥體材質為304不銹鋼以及316不銹鋼，其密封材質主要采用硅橡膠和聚四氟乙烯，堅固耐用，適合在較惡劣的環境下工作。

衛生級快裝電磁閥 參數

公稱通徑：DN15-50
原理結構：分步直動式
閥體材質：SS304、SS316
密封材料：NBR、FKM、PTFE、
適用流體：氣體、液體應用于食品以及藥品行業
電源電壓：AC220V、DC24V、DC12V 其他電壓可以定做
流體粘度：≤22mm2/S（50mm2/S以下可特制）
連接方式：卡箍
安裝方式：水平，線圈向上（禁止垂直安裝）

衛生級快裝電磁閥 原理

衛生級快裝電磁閥是一種直動和先導式相結合的原理，當入口與出口沒有壓差時，通電后，電磁力直接把先導小閥和主閥關閉件依次向上提起，閥門打開。當入口與出口達到氣動壓差時，通電后，電磁力先導小閥，主閥下腔壓力上升，上腔壓力下降，從而利用壓差把主閥向上推開；斷電時，先導閥利用彈簧力或介質壓力推動關閉件，向嚇移動，使閥門關閉。

常閉型：通電開啟，斷電關閉；常開型：通電關閉，斷電開啟

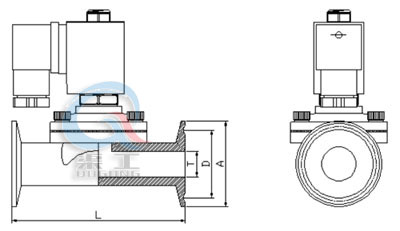

衛生級快裝電磁閥 外形圖

衛生級快裝電磁閥 外形圖

衛生級快裝電磁閥 主要外形尺寸

衛生級快裝電磁閥 主要外形尺寸安裝與維護

1、現場安裝須按照易爆危險場所“電氣安全規程”中有關規定進行。
2、電磁閥線圈須牢固可靠，線圈有三個孔插頭，其中上為接地線，左右接工作導線。
3、電磁閥安裝前應將管路內部清洗干凈。
4、安裝電磁閥時注意閥體上箭頭要求與介質流向一致。
5、如果流通的介質中有雜質；電磁閥進口端前須安裝密度80目以上的過濾器。
6、電磁閥建議垂直安裝（線圈在上）。
7、非電氣人員不得拆卸電磁閥電氣部件。
8、安裝前應仔細核對閥門牌號數據是否符合現場要求，如電壓、溫度、介質、壓力等。

衛生級快裝電磁閥常見故障診斷及處理

1、接通電源，電磁閥不正常工作
a 線圈燒毀或短路——更換線圈
b 電源電壓過低——調整電壓-10％~+10％范圍。
c 管道內介質壓力不符合工作壓力范圍——調整壓力或更換壓力對應的閥

2、斷開電源，電磁閥不正常工作
閥芯被雜質卡住，不能復位——由專業人員拆卸、清除、裝配。

3、泄漏超標
a 密封件損壞或老化——更換密封件
b 閥體內有雜物——清除雜物

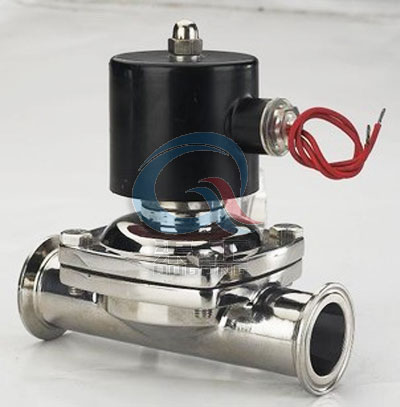

衛生級快裝電磁閥 實物圖
