ZCS水用電磁閥

ZCS水用電磁閥 概述

ZCS水用電磁閥選用于以水或液體為工作介質,可自動控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封,故對工作介質的清潔度大大減低,具有啟閉迅速,可靠性高等優點。

ZCS水用電磁閥 特點

1.電磁先導膜片式操作結構
2.閥門流量比普通閥提高10%
3.采用特殊密封結構和特種密封材料無泄漏
4.壽命長是同類產品的5倍以上
5.工作平穩噪音低、無水錘沖擊、無顫抖聲
6.采用膜片式、對介質潔凈度要求較低
7.不銹鋼可動鐵芯經久耐用,反應快速;
8.配管方式可任意角度安裝,為增強壽命最好是水平管線圈朝上
9.防爆線圈符合T4,T5和測CE的標準(德國NASS線圈)
10.引用標準:GB3836·9 防爆標志 Exm I/IIT4(國產線圈)

ZCS水用電磁閥 原理

本閥通徑15~100為膜片式為二次開閥的先導式電磁閥,通徑125~300為三次開閥的先導式電磁閥,其結構主要由副閥和主閥組成。根據斷電時所處開關狀態的不同,可分為常閉電磁閥和常開電磁閥。常閉電磁閥,常位時,活動鐵芯封住副閥口,閥腔內壓力平衡,副閥、主閥口封閉。當線圈通電,產生電磁力:將活動鐵芯吸上,副閥打開,主閥腔內的介質自導閥門外世,以致主閥閥杯上下產生壓力差,膜片或閥杯被迅速托起主閥口開啟,閥呈通路狀態。 當線圈斷電,磁場消失,活動鐵芯復位,封閉副閥口,繼而副閥和主閥閥杯內壓力上升,主閥閥杯壓向閥座,閥又呈關閉狀態。

常開電磁閥,當線圈通電時,產生磁力,銜鐵在磁力作用下下移,推動副閥閥杯下移,副閥關閉,隨著主閥閥杯上下壓差趨向相等,主閥閥杯由自重壓向密封面,閥門關閉。當線圈斷電后,磁力為零,銜鐵祁副閥閥杯由于彈簧作用上升,副閥打開,主閥閥杯內介質經副閥流走,壓力下降,當壓力降到一定值后,主閥閥杯由上下壓差作用向上升起,主閥打開,閥門開啟。

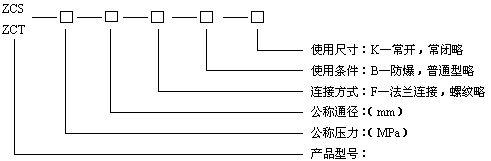

ZCS水用電磁閥 型號編制說明

ZCS水用電磁閥型號編制說明

ZCS水用電磁閥 結構參數

工作介質 水、粘度≤4°E油及其它非腐蝕性液體
介質溫度°C ≤60
公稱壓力(Mpa) 1.0
工作壓差(Mpa) 0.05~1.0 0.1~1.0 0.15~1.0
電源電壓 AC200V,其余規格可作特殊訂貨(36V、12V、24V)
流量系數(Kv) 按JB/T7352-94規定
泄漏量(ml/min) 按JB/T7352-94.F規定
公稱通徑 10 15 20 25 32 40 50 65 80 100 125 150 200 250 300
功耗(VA) 17 30

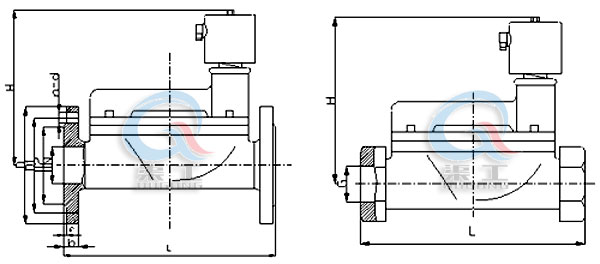

ZCS水用電磁閥 主要外形圖

ZCS水用電磁閥主要外形圖
ZCS水用電磁閥 主要外形圖

ZCS水用電磁閥 主要外形尺寸

公稱通徑 DN 內螺紋連接   法蘭連接
外形尺寸 內螺紋 外形尺寸 法蘭尺寸
H L G H L D D1 D2 b f n-d
15 112 80 1/2
20 119 80 3/4
25 130 90 1 130 60 115 85 65 16 3 4-Φ14
32 137 140 11/4 137 180 140 100 76 18 3 4-Φ18
40 152 156 11/2 152 200 150 110 84 18 3 4-Φ18
50 164 180 2 164 230 165 125 99 20 3 4-Φ18
65       222 290 185 145 118 20 3 4-Φ18
80       253 310 200 160 132 22 3 8-Φ18
100       260 350 220 180 156 24 3 8-Φ18
125       315 400 250 210 184 26 3 8-Φ18
150       350 480 285 240 211 26 3 8-Φ22
200       390 600 340 295 266 26 3 8-Φ22
250       430 730 395 350 319 28 3 12-Φ22
300       480 850 445 400 370 28 4 12-Φ22

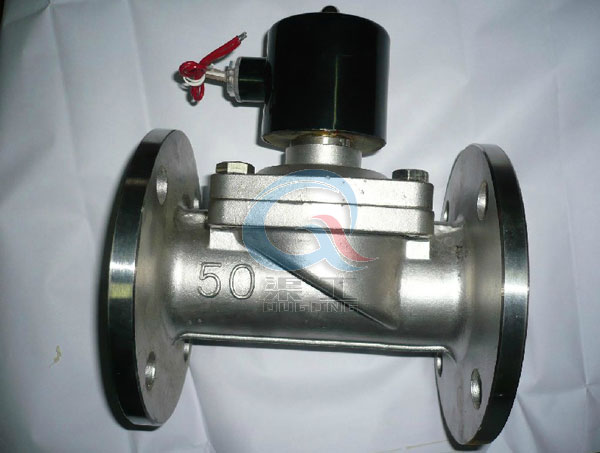

ZCS水用電磁閥 實物圖

ZCS水用電磁閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多ZCS水用電磁閥的使用性能、外形結構、安裝尺寸參數、價格,索取 ZCS水用電磁閥說明書及產品選型樣本,請聯系我們。
